DDZ系列转台电机

产品介绍
相关参数
外形尺寸

DDZ系列立式转台电机为低速，大扭矩直驱电机，以高精度，高分辨率绝对值编码器为反馈元件，匹配相应伺服驱动器，配置单轴数控系统，即可完成回转坐标系的任意角度精确定位，与机床直线轴联动可完成各种复杂零件的曲线加工。

具有以下特点：
1、高精度、高分辨率；
2、高刚性；
3、超高功率密度；
4、高防护等级IP65；

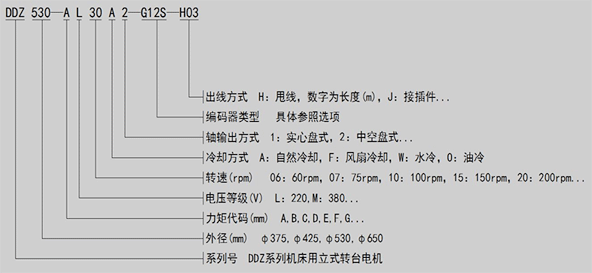

选项说明：

选项：
SICK（思科）编码器
G11S—SKS36　　G11M—SKM36　　G12S—SRS50　　G12M—SRM50
G13S—SEK90　　G14S—SEK160　　G15S—SEK260

HEIDENHAIN（海德汉）编码器
G21S—ECN1313
G21M—EQN1325
G22S—ECN113

DDZ375电气参数：

电机参数	单位	DDZ375-BM10A1 -XXXX-XXX	DDZ375-CM10A1 -XXXX-XXX	DDZ375-DM10A1 -XXXX-XXX	DDZ375-EM10A1 -XXXX-XXX	DDZ375-FM10A1 -XXXX-XXX
极对数 P		30	30	30	30	30
电压等级 U	V	380	380	380	380	380
额定转矩 TN	Nm	250	375	500	625	750
峰值转矩 Tmax	Nm	750	1125	1500	1875	2250
额定转速 nN	rpm	100	100	100	100	100
额定电流 IN	Arms	5.5	8.3	11	14	16.5
峰值电流 Imax	Arms	16.5	24.9	33	42	50
转矩常数 Kt	Nm/Arms	45	45	45	45	45
反电势常数 Ke	V/rpm	1.725	1.725	1.725	1.725	1.725
转动惯量 J	Kgm2	0.28143	0.30363	0.32583	0.34803	0.37023
轴向跳动	mm	0.02	0.02	0.02	0.02	0.02
径向跳动	mm	0.04	0.04	0.04	0.04	0.04
绝对定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重复定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ425电气参数：

电机参数	单位	DDZ425-BM10A1 -XXXX-XXX	DDZ425-CM10A1 -XXXX-XXX	DDZ425-DM10A1 -XXXX-XXX	DDZ425-EM10A1 -XXXX-XXX	DDZ425-FM10A1 -XXXX-XXX
极对数 P		30	30	30	30	30
电压等级 U	V	380	380	380	380	380
额定转矩 TN	Nm	280	420	560	700	840
峰值转矩 Tmax	Nm	840	1260	1680	2100	2520
额定转速 nN	rpm	100	100	100	100	100
额定电流 IN	Arms	6	9	12	15	18
峰值电流 Imax	Arms	18	27	36	45	54
转矩常数 Kt	Nm/Arms	46.7	46.7	46.7	46.7	46.7
反电势常数 Ke	V/rpm	1.725	1.725	1.725	1.725	1.725
转动惯量 J	Kgm2	0.51079	0.53766	0.56453	0.59140	0.61827
轴向跳动	mm	0.02	0.02	0.02	0.02	0.02
径向跳动	mm	0.04	0.04	0.04	0.04	0.04
绝对定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重复定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ530电气参数：

电机参数	单位	DDZ530-BM07A1 -XXXX-XXX	DDZ530-CM07A1 -XXXX-XXX	DDZ530-DM07A1 -XXXX-XXX	DDZ530-EM07A1 -XXXX-XXX		DDZ530-FM07A1 -XXXX-XXX
极对数 P		40	40	40	40		40
电压等级 U	V	380	380	380	380	380
额定转矩 TN	Nm	420	625	830	1040		1250
峰值转矩 Tmax	Nm	1260	1875	2490	3120		3750
额定转速 nN	rpm	75	75	75	75		75
额定电流 IN	Arms	6.7	10	13.3	16.7		20
峰值电流 Imax	Arms	20	30	39.9	50		60
转矩常数 Kt	Nm/Arms	62.6	62.5	62.4	62.3		62.5
反电势常数 Ke	V/rpm	2.3	2.3	2.3	2.3		2.3
转动惯量 J	Kgm2	1.75178	1.81511	1.87844	1.94178		2.00512
轴向跳动	mm	0.02	0.02	0.02	0.02		0.02
径向跳动	mm	0.04	0.04	0.04	0.04		0.04
绝对定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重复定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ650电气参数：

电机参数	单位	DDZ650-BM06A1 -XXXX-XXX	DDZ650-CM06A1 -XXXX-XXX	DDZ650-DM06A1 -XXXX-XXX	DDZ650-EM06A1 -XXXX-XXX	DDZ650-FM06A1 -XXXX-XXX
极对数 P		50	50	50	50	50
电压等级 U	V	380	380	380	380	380
额定转矩 TN	Nm	670	1000	1340	1670	2000
峰值转矩 Tmax	Nm	2010	3000	4020	5010	6000
额定转速 nN	rpm	60	60	60	60	60
额定电流 IN	Arms	8.3	12.5	16.7	20.8	25
峰值电流 Imax	Arms	25	37.5	50	62.4	75
转矩常数 Kt	Nm/Arms	80.7	80	80.2	80.3	80
反电势常数 Ke	V/rpm	2.88	2.88	2.88	2.88	2.88
转动惯量 J	Kgm2	4.17354	4.39398	4.61446	4.83490	5.05534
轴向跳动	mm	0.02	0.02	0.02	0.02	0.02
径向跳动	mm	0.04	0.04	0.04	0.04	0.04
绝对定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重复定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

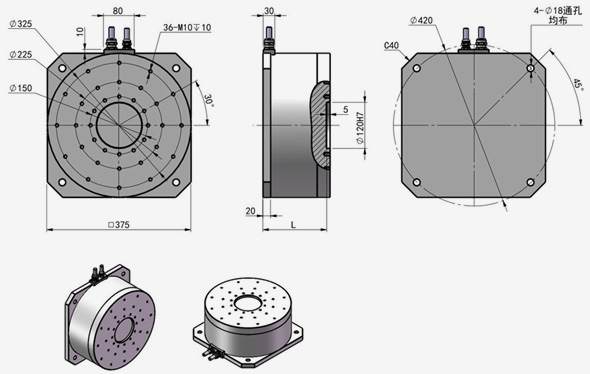

DDZ375外形尺寸图：

电机型号	DDZ375-BM10A1 -XXXX-XXX	DDZ375-CM10A1 -XXXX-XXX	DDZ375-DM10A1 -XXXX-XXX	DDZ375-EM10A1 -XXXX-XXX	DDZ375-FM10A1 -XXXX-XXX
长度L(mm)	125	150	175	200	225

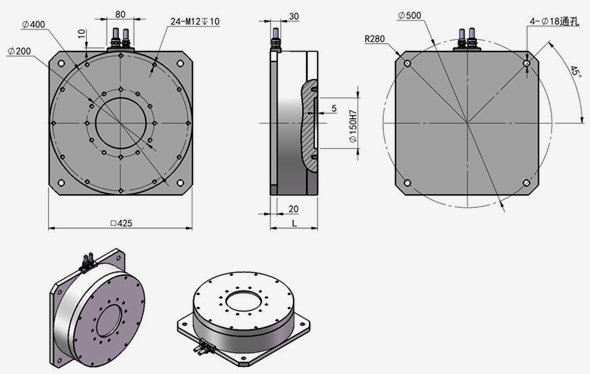

DDZ425外形尺寸图：

电机型号	DDZ425-BM10A1 -XXXX-XXX	DDZ425-CM10A1 -XXXX-XXX	DDZ425-DM10A1 -XXXX-XXX	DDZ425-EM10A1 -XXXX-XXX	DDZ425-FM10A1 -XXXX-XXX
长度L(mm)	140	165	190	215	240

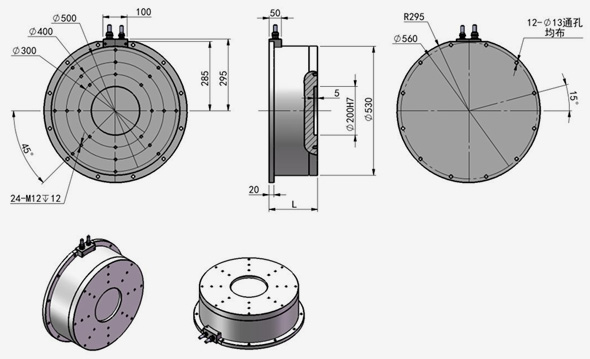

DDZ530外形尺寸图：

电机型号	DDZ530-BM07A1 -XXXX-XXX	DDZ530-CM07A1 -XXXX-XXX	DDZ530-DM07A1 -XXXX-XXX	DDZ530-EM07A1 -XXXX-XXX	DDZ530-FM07A1 -XXXX-XXX
长度L(mm)	145	170	195	220	245

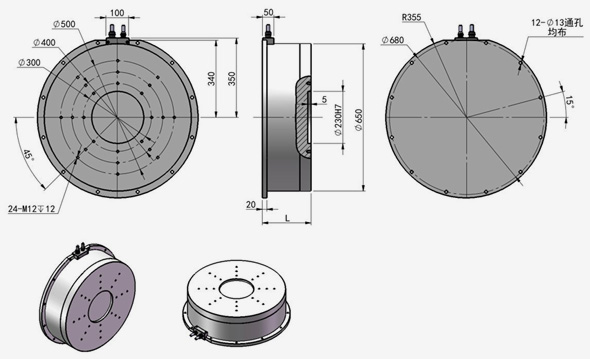

DDZ650外形尺寸图：

电机型号	DDZ650-BM06A1 -XXXX-XXX	DDZ650-CM06A1 -XXXX-XXX	DDZ650-DM06A1 -XXXX-XXX	DDZ650-EM06A1 -XXXX-XXX	DDZ650-FM06A1 -XXXX-XXX
长度L(mm)	150	175	200	225	250
